Märklin Dampflokomotive AK 70/12920, alte Spur 0, 20 Volt, schwarz

Märklin - Nr.: AK 70/12920

Erzeugnis der 3. Märklin Tinplate - Generation KLICK zur: SLH 70/12920 - Stromlinien-Dampflokomotive, rot, 10-achsig, "Borsig"Schlepptenderlok - HR 12920, Märklin alte Spur 0 Tinplate Dampflokomotive HR64 13020, 20 Volt, dunkelgrün, 10-achsig

  • Diese vollverkleidete Stromliniendampflok AK 70/12920 hatte in der Realität die Lok der Railroad Line New York Central (NYC) mit der Bezeichnung 5344 zum Vorbild.
  • Der Elektromotor dieser Märklin Stromlinienlok der alten Spur 0 wird mit maximal 20 Volt betrieben.
  • Das Modell dieser Stromlinien-Schlepptender-Dampflokomotive hat einschließlich Tender 13 Achsen, die Lok die Achsfolge 2' C 2'.

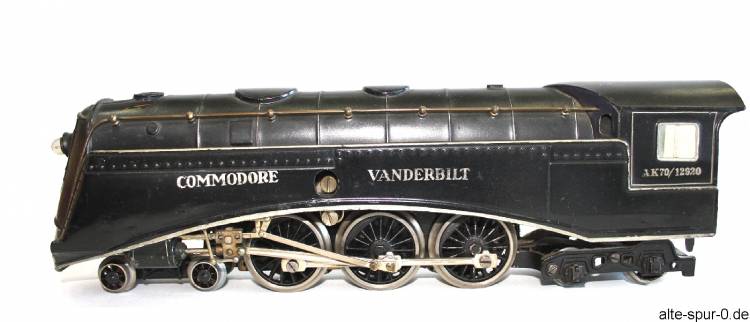

AK 70 12920, Dampflokomotive 20 Volt, 2'C 2', schwarz, mit 6-achsigem Tender der NYC Märklin Spur 0, AK70 12920, schwarz, 6-achsiger Tender der NYC

AK 70 12920, Märklin, Stromlinien-Dampflokomotive, Tender, schwarz, Achsfolge: 2' C 2', 20 Volt, alte Spur 0

Beschreibung Stromlinien-Dampflokomotive AK 70/12920, alte Spur 0, 20 Volt, schwarz

Diese schwarze Märklin Dampflokomotive AK 70/12920 wurde ursprünglich für dem amerikanischen Mark hergestellt. Sie ist aus Blech geprägt und nachträglich handbemalt.

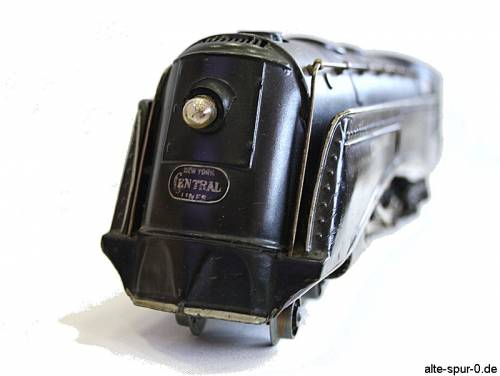

Märklin Spur 0, AK70 12920, schwarz, Schild der NYC

AK 70 12920, Märklin, Stromlinien-Dampflokomotive, Schild: NYC, Frontansicht

Die AK70 12920 hat die 2' C 2' Achsfolgenbezeichnung:

  • zwei, in einem Drehgestell, gemeinsam bewegliche Vorläuferachsen, und
  • drei Antriebsachsen, sowie
  • zwei bewegliche nachlaufende Achsen.

Eine weitere Möglichkeit der Beschreibung der Achsen ist das Bildschema : ooOOOoo.

Die Lok besitzt einen separaten, 6-achsigen Tender mit zwei Drehgestellen. Diese Achsfolge lautet dann insgesamt: ooOOOoo-oooooo, und hat somit 13 Achsen!

An der Lok sind keine üblichen Windleitbleche zu finden.

Märklin Spur 0, AK70 12920, schwarz, 6-achsiger Tender der NYC

AK 70 12920, Märklin, Stromlinien-Dampflokomotive, schwarz, Frontansicht

Antrieb

Der Elektromotor treibt über Zahnradgetriebe drei Räder gleichzeitig.

Führerhaus

Bei abgekoppeltem Tender sind im Führerhaus die Feuerbuchse und darüber die Schnittstelle für die Wagenbeleuchtung (female) mit der Führerstandsbeleuchtung zu erkennen.

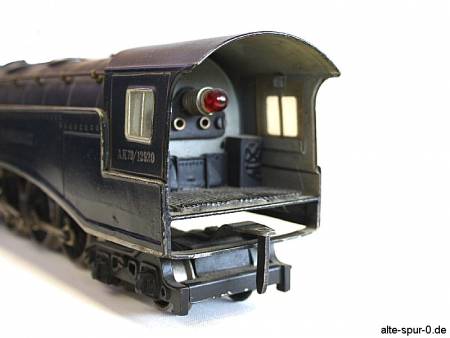

Märklin Spur 0, AK70 12920, schwarz, Führerstand

AK 70 12920, Märklin, Stromlinien-Dampflokomotive, Führerhaus mit Schnittstelle (female) und Beleuchtung

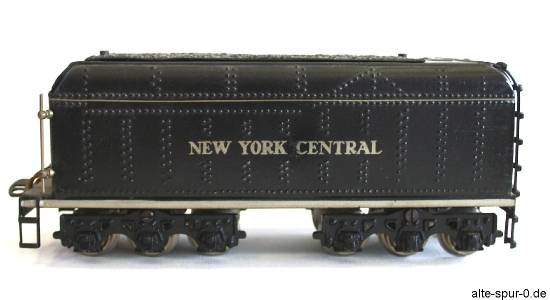

Tender

Der schwarze Schlepptender besitzt 2 Drehgestelle mit insgesamt 6 Achsen.

An der vorderen Seite ist eine (male) Schnittstelle für die Weiterleitung des Stromes zu den Anhängern zu erkennen. Auf der Rückseite des Tenders befindet sich eine Steckbuchse (female).


Quellen:

  • Vielen Dank allen genannten und nicht genannten Unterstützern für die Bereitstellung der jeweiligen Spielzeugmodelle!
