Märklin Dampflokomotive R 920, Uhrwerk, 2-achsig, grün, Spur 0

Märklin - Nr.: R 920

  • Diese Märklin Schlepptenderlok R 920 wird mit einem Uhrwerk betrieben.
  • Die Märklin Nr.: R 920 steht auf der linken Seite des Führerhauses.
  • Diese Lok ist das Modell einer Schlepptender-Dampflokomotive und hat hier die Achsfolge: A 1.
  • Der Zylinderblock beherbergt eine bewegliche Treibstange mit Gelenken und eine vereinfachte äußere Steuerung.

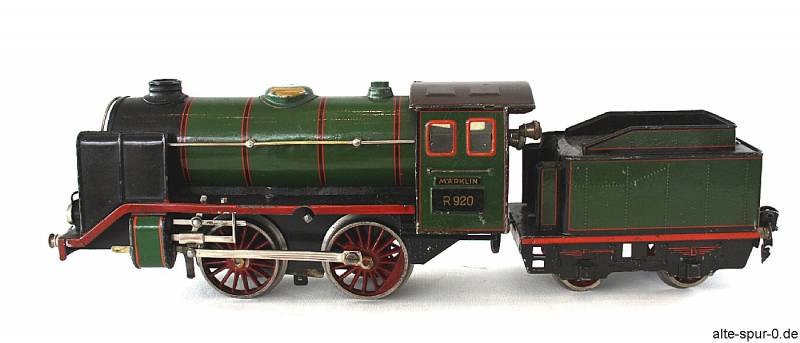

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, mit 2-achsigem, grünem Tender

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, mit 2-achsigem, grünem Tender

Beschreibung Dampflokomotive R 920, Uhrwerk, 2-achsig, grün, Spur 0

Diese grüne Märklin R 920 Dampflokomotive besitzt einen separaten, 2-achsigen, ebenfalls grünen Tender mit geprägten Nieten. Die Blattfedern am Tender sind leuchtend rot gestrichen.

An den vorderen Seiten der Lok sind schwarze Windleitbleche zu finden.

Galeriestangen gibt es auf beiden Seiten des Kessels. Diese sind an der Stirnseite durch eine nach oben gebogene Galeriestange verbunden.

Diese Lok gibt es bei Märklin auch mit einem 20 Volt - Antrieb und heißt dann: R66 12920.

Antrieb

Der Antrieb dieses Modells einer „Schlepptender - Lokomotive“ wird über ein Aufzieh - Uhrwerk realisiert. Der Antrieb erfolgt hier, anders als bei der Original - Dampflok, mit der Achsfolge A 1, auf die vordere Achse. In der Ansicht der Unterseite ist zu erkennen, dass die hintere Achse dieser Lok eine nachlaufende Achse ist. Diese treibt jedoch die Treibstange an.

Fenster

Die seitlichen Fenster im Führerhaus sind mit Zelluloid/Zellon-Scheiben verglast.

Führerhaus

Die beiden Bedienelemente sind für An/Aus des Uhrwerks, und für die Änderung der Fahrtrichtung: Vor/Rück. Die Wand zum Kessel ist chromlithographisch mit Steuerelementen bedruckt worden.

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, mit 2-achsigem, braunem Tender

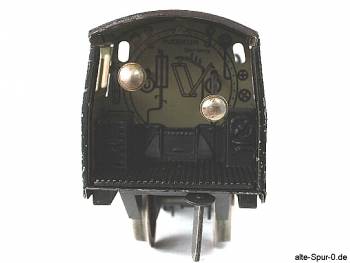

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, Rückseite, Führerhaus

Tender, Fixkupplung

Die am meisten verwendete Kupplungsart der alten Spur 0 bei Märklin ist die sogenannte Fix-Kupplung ( Animation ). Ihre einfache, geniale Konstruktion verbindet 2 Fahrzeuge leicht miteinander, sie hält dauerhaft, und lässt sich unkompliziert wieder lösen.

Unterseite

Ein Uhrwerk treibt diese Lok an. Antrieb ist die vordere Achse. Die Steuerung (“ kleine Heusinger“) wird hier durch Gestänge der nachlaufenden Achse angetrieben.

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, mit 2-achsigem, braunem Tender

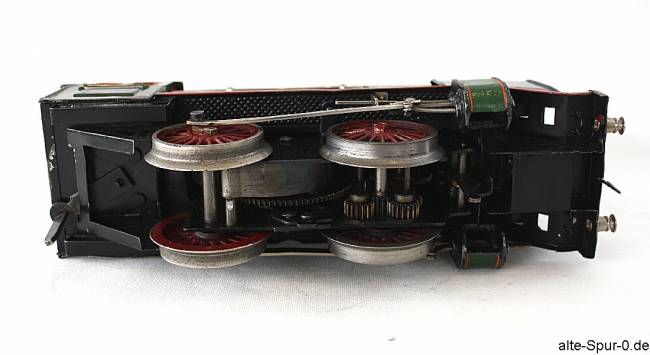

Märklin R 920, Dampflokomotive, Uhrwerk, 2-achsig, grün, Unterseite


Quellen:

  • Vielen Dank allen genannten und nicht genannten Unterstützern für die Bereitstellung der jeweiligen Spielzeugmodelle!

R 920 Dampflok Uhrwerk Grün in H0 oder Spur 1

Bisher sind keine ähnlichen Artikel in H0 oder Spur 1 eingetragen.
