Märklin Tender-Dampflokomotive TCE 70/12920, alte Spur 0, 20 Volt, 2'B 1', schwarz

Märklin - Nr.: TCE 70/12920

  • Dieses Modell der schwarzen Märklin Dampflok TCE 70/12920 der alten Spur 0 wird mit maximal 20 Volt betrieben.
  • Es existiert ein ähnliches Modell: TCE 66/12920 mit ähnlichem Aussehen, allerdings mit kleinen, geteilten Windleitblechen und mit fünfgeteilten, seitlichen Wasserkästen.
  • Der Begriff „Tender-Lokomotive“ bedeutet, dass der Tender dieser Lok gleich in den hinteren Teil des Führerstandes integriert ist, und nicht wie bei Schlepptender-Dampflokomotiven hinterhergezogen werden muß.

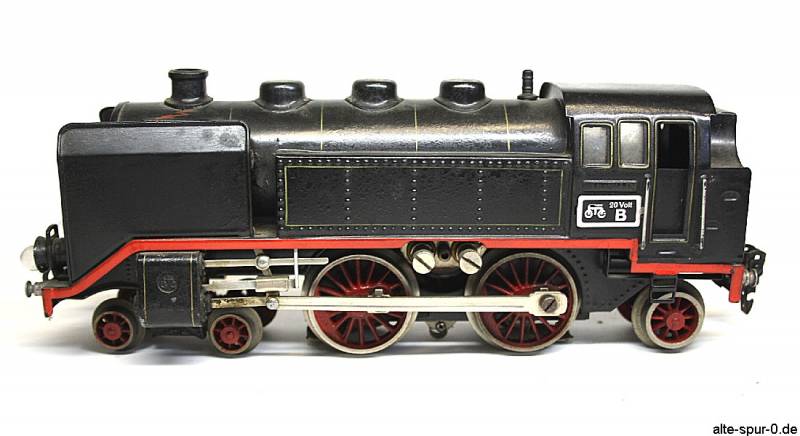

Märklin SpurO, TCE70 12920, Dampflokomotive 20 Volt, 2'B1', schwarz

TCE 70/12920, Märklin, Tender-Dampflokomotive, Achsfolge: 2'B1', 20 Volt, alte Spur 0

Beschreibung Tender-Dampflokomotive TCE 70/12920, alte Spur 0, 20 Volt, 2'B 1', schwarz

Diese schwarze Märklin Dampflokomotive TCE 70/12920 hat die 2' B 1' Achsfolgenbezeichnung:

  • zwei, in einem Drehgestell, gemeinsam bewegliche Vorläuferachsen, und
  • zwei Antriebsachsen und
  • eine nachlaufende Achse ohne Antrieb.

.

Die Bezeichnung 2' B 1' zeigt das anschaulich:

  • 2 bewegliche ( ' ) Vorläuferachsen,
  • B für zwei Antriebsachsen,
  • 1 für eine Nachläuferachse.

Eine weitere Möglichkeit der Beschreibung der Achsen ist das Bildschema : ooOOo.

Die Lok besitzt keinen separaten Tender.

An den vorderen Seiten der Lok sind große, schwarze Windleitbleche zu finden. Galeriestangen gibt es nicht.

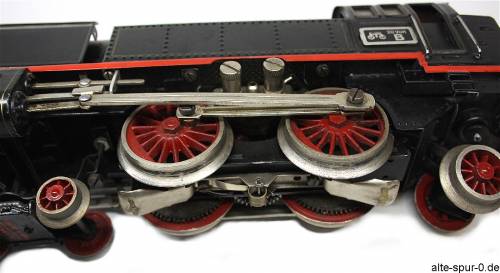

Antrieb

Der elektrische Motor mit maximal 20 Volt treibt bei dieser Lok die 2 großen Räder über ein Zahnradgetriebe an. Die vorhandenen Koppelstangen laufen synchron dazu. Diese Lok hat neben den Koppelstangen eine imitierte, äußere Heusingersteuerung. Der Zylinderblock beherbergt eine Kolbenstange, die beweglich mit der Treibstange verbunden ist. Sogar die Schieberstangenführung ist realisiert.

Märklin SpurO, TCE70 12920, Dampflokomotive 20 Volt, 2'B1', schwarz, Antrieb

TCE 70/12920, Märklin, Tender-Dampflokomotive, Achsfolge: 2'B1', 20 Volt, Antrieb

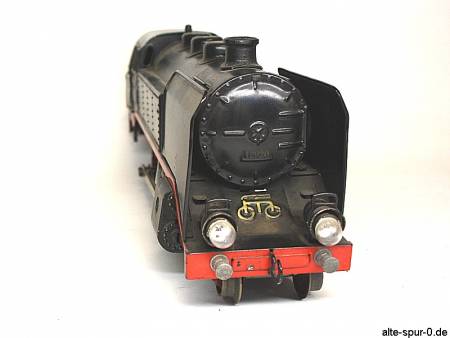

Beleuchtung

Die beiden elektrischen Glühlampen im Frontbereich werden mit dem Fahrstrom mit maximal 20 Volt betrieben. Eine Schnittstelle, ein Steckverbinder (female) für die Wagenbeleuchtung befindet sich außen, hinten am Tender-Führerhaus.

Märklin Spur O, TCE70 12920, Dampflokomotive 20 Volt, 2' B 1', LampenMärklin Spur O, TCE70 12920, Dampflokomotive 20 Volt, 2' B 1', Heck, Stecker

TCE 70/12920, Märklin, Tender-Dampflokomotive, Beleuchtung, 20 Volt, alte Spur 0

Fenster

Die Fenster im Führerstand sind mit Zellon-Scheiben verglast.

Fixkupplung

Die am meisten verwendete Kupplungsart der alten Spur 0 bei Märklin ist die sogenannte Fix-Kupplung ( Animation ). Ihre einfache, geniale Konstruktion verbindet 2 Fahrzeuge leicht miteinander. Die Fixkupplung hält sicher, und lässt sich einfach wieder lösen.

Märklin Zoom: eine Seite der Klaue einer Fixkupplung

Märklin, Fixkupplung

Führerstand

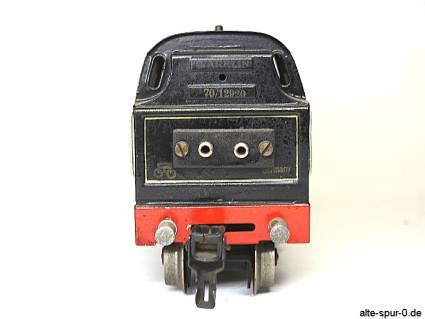

Der Führerstand dieser Dampflok ist nach hinten geschlossen. Eine Steckverbindung (female) für die Wagenbeleuchtung mit maximal 20 Volt ist an der Rückseite der Lok angeschraubt.

Puffer

Diese Lokomotive besitzt fest genietete, starre Puffer.

Tender

Diese schwarze Märklin Dampflokomotive besitzt keinen Schlepptender.

Vorläuferachse

Der „Vorläufer“ dieser Dampflokomotive ist ein bewegliches Drehgestell (2' B 1') mit 2 gemeinsam beweglichen Achsen mit Speichen-Zinkgußrädern. Im Drehgestell sind die Blattfedern als schwarzes Relief zu erkennen.

Windleitbleche

Diese Märklin Dampflokomotive besitzt sehr große, glatte Windleitbleche mit vierteiligen, seitlichen Wasserkästen.


Quellen:

  • Mit freundlicher Unterstützung: Spielzeugmuseum Schkeuditz, Sammlung Winfried Gaudlitz
