Märklin E-Lok V 13020, Starkstrom, 2-achsig, grün, 2 Lampen, Spur 0

Märklin - Nr.: V 13020, 110 Volt - 220 Volt Gleich- und Wechselstrom

Übersicht über 2-achsige, grüne Vollbahn- Elektrolokomotiven

  • Sicherheitshinweis: Einige der alten, nicht nach heutigen Maßstäben hergestellten Objekte, bergen extreme Gefahren bei jedweder Verwendung!
  • Security Note: Extreme hazards of any use!
  • Diese 2-achsige Märklin Elektrolok V 13020 wird mit Starkstrom betrieben und ist eine sogenannte Vollbahn - Lokomotive.
  • Die Kennzeichnung mit dem “gelben Pfeil/Blitz“ weist auf die hohe Spannung mit bis zu 250 Volt hin.

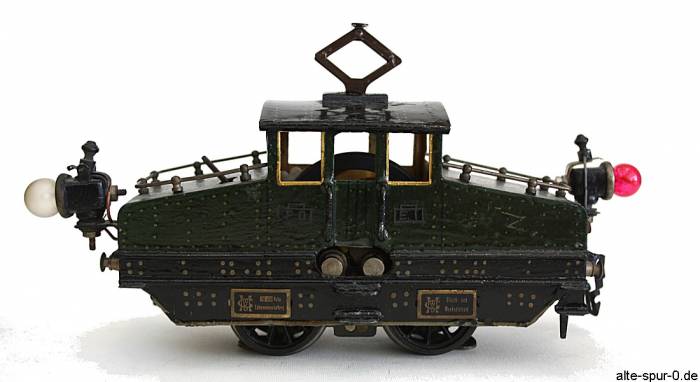

Märklin, V 13020, Elektrolok, Starkstrom, 2-achsig, grün, mit starrem Stromabnehmer/Pantographen

Märklin, V 13020, elektrische Lokomotive, Starkstrom (110 Volt - 220 Volt), 2-achsig, grün, mit starrem Pantographen, Gleich- und Wechselstrom

Beachten Sie bitte die Sicherheitshinweise.

Beschreibung Märklin E-Lok V 13020, Starkstrom, 2-achsig, grün, 2 Lampen, Spur 0

Die grüne Märklin Elektrolok V 13020 ist handbemalt. Sie hat einen oberseitig angebrachten Handumschalter. Die Lok ist 19,5 cm lang. „Spur 0 mit 1, Spur 1 mit 2 elektrischen Stirnlampen.“

Zum Betrieb der Starkstrom - Lokomotiven, deren Betrieb und Verkauf in Deutschland Mitte der 1920er Jahre verboten wurde, gehörten regelbare Lampen - Widerstände. Sie wurden eingesetzt, um die Netzspannungen von 110 Volt oder 220 Volt reguliert auf die Schienen zu bringen. Die Starkstromvariante des Modellantriebs ist sehr gefährlich. Beachten Sie bitte die Sicherheitshinweise.

Lampenvorschaltung 110 - 220 Volt Lampenvorschaltung 110 - 220 Volt, Gleich- und Wechselstrom

13020, Schilder: Spannungsangabe der Starkstromlokomotive, Gleich- und Wechselstrom

Vorsicht beim Benutzen: LEBENSGEFAHR! Beachten Sie die Sicherheitsvorschriften! Vorsicht beim Benutzen: LEBENSGEFAHR! Beachten Sie die Sicherheitsvorschriften!

Märklin, 3469/2, 3471/1, Zum Betrieb der Bahn mussten Regulierwiderstände „dazwischengeschaltet“ werden.

Beleuchtung

Diese E-Lok hat eine elektrische Stirnlampe und am Heck ein Lampe, sowie einen Steckeranschluß für die Wagenbeleuchtung. Die Starkstromvariante hat einen Kurzschlusshebel, wenn keine Wagenbeleuchtung angeschlossen ist.

Märklin, V 13020, Elektrolok, Starkstrom, 2-achsig, grün, mit starrem Stromabnehmer/Pantographen Märklin, V 13020, Elektrolok, Starkstrom, 2-achsig, grün, mit starrem Stromabnehmer/Pantographen

Märklin, V 13020, elektrische Lokomotive, Starkstrom (110 Volt - 220 Volt= ~), female Schnittstelle mit Kurzschlusshebel für Wagenbeleuchtung

  • Sicherheitshinweis: Einige der alten, nicht nach heutigen Maßstäben hergestellten Objekte, bergen extreme Gefahren bei jedweder Verwendung!
  • Security Note: Extreme hazards of any use!

Fixkupplung

Die am meisten verwendete Kupplungsart der alten Spur 0 bei Märklin ist die sogenannte Fix-Kupplung ( Animation ). Ihre einfache, geniale Konstruktion verbindet die Lok gut mit dem angehängten Wagen. Die Fixkupplung hält sicher, und lässt sich einfach wieder lösen.

Pantograph

Der kleine, rote Dachstromabnehmer ist nicht beweglich.

rechte Seite

Die Kennzeichnung mit dem “gelben Pfeil/Blitz“ weist auf die hohe Betriebsspannung mit bis zu 250 Volt hin. Beachten Sie bitte die Sicherheitshinweise.

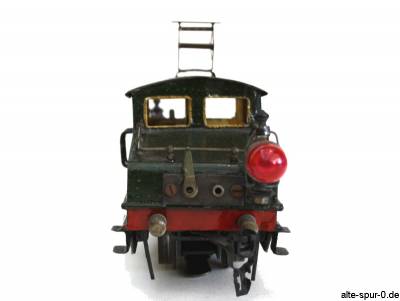

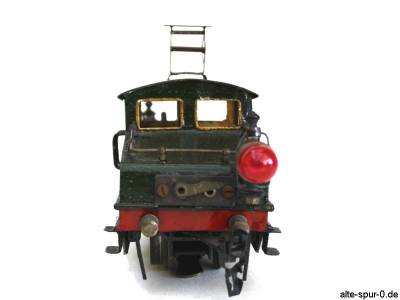

Rückseite

Auf der Rückseite der Lok ist der Stecker, die Schnittstelle (female) für die elektrische Wagenbeleuchtung angebracht.

Unterseite

Der Elektromotor treibt über ein Zahnradgetriebe beide Achsen der E-Lok an.

Beachten Sie bitte die Sicherheitshinweise.

Vorderseite

Beachten Sie bitte die Sicherheitshinweise.


grüne, 2-achsige, elektrische Vollbahnlokomotiven
V 3020 V 3120 V 13020 V 13020 V 65/13020 V 66/13020 RV 12890 RV 66/12920
V 3020 Märklin Elektro-Lokomotive, 2-achsig, Starkstrom, 110 Volt Gleichstrom, Spur 0 V 3120 Märklin Elektro-Lokomotive, 2-achsig, 4 Volt, Spur 0 V 13020 Märklin Elektro-Lokomotive, 2-achsig, Starkstrom: 110 - 220 Volt, Spur 0 V 13020 Märklin Elektro-Lokomotive, 2-achsig, Starkstrom: 110 - 220 Volt, Spur 0 V65 13020 Märklin Elektro-Lokomotive, 2-achsig, 20 Volt, Spur 0 V66 13020 Märklin Elektro-Lokomotive, 2-achsig, 20 Volt, Spur 0 RV 12890 Märklin Elektro-Lokomotive, 2-achsig, 20 Volt, Spur 0 RV66 12920 Märklin Elektro-Lokomotive, 2-achsig, 20 Volt, Spur O
110 Volt= 4 Volt 110 - 220 Volt 110 - 220 Volt = ~ 20 Volt 20 Volt 20 Volt 20 Volt
